特長
Feature
- 転倒センサー送信機や漏水センサー送信機の監視をメインにした警報音付きの5CH受信ユニットです。
- 日常点検や定期点検実施時に有効な【テストモード】のスイッチを操作パネル上に設けましたので、報知音で受信チェックなど（LED・液晶表示などの警報出力以外の受信動作）が簡単にできるようになりました。
- 送信機からの電波を受信するとチャイム音／アラーム音を鳴動します。
- 警報音や警報出力は、設定によりリアルタイムかタイマー（連続＝保持設定も可能）動作かの選択運用ができます。
※ただし、転倒センサー送信機・漏水センサー送信機、接点入力型送信機のみ。 - 定期送信を監視するか、しないかの設定が可能になりました。（全送信機対象）
- 送信機は、最大60台まで登録でき、5グループ（チャンネル）に分けて登録できます。
- 電波を受けた送信機のチャンネルおよび登録番号を液晶画面に表示します。
- 本機の設置環境をチェックできる電波環境点検モードも装備しております。
システム構成
System
電波到達距離が長く、混信に強い小電力電波を使用していますので様々な用途に安心して使用できます。
システム構成機器
中継機
受信機・受信ユニット
コントローラ
通報装置

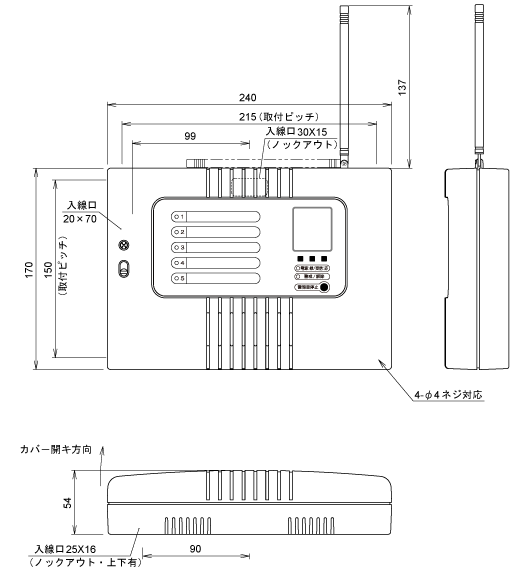

外形寸法図
Dimension
仕様
Specification
| 品番 | RXF-500B |
|---|---|
| 電源入力 | AC100V 50／60Hz または DC10〜30V（極性あり） |
| 消費電力（消費電流） | 6W（350mA） |
| 使用周波数帯 | 426MHz帯 4波（小電力セキュリティシステムの無線局の無線設備） |
| 空中線 | λ／4ホイップアンテナ |
| 受信可能距離 | 約100m（見通し距離） |
| 警報総合出力 | 接点方式：無電圧リレー接点 AC／DC30V・0.5A（c接点） |
|
接点動作：送信機タイプが〔3：接点〕総合出力…送信機動作に連動（4秒以上保持動作） 送信機タイプが〔1：携帯〕〔2：パッシブ〕…受信後、ワンショット動作（約4秒） |
|
| 警報個別出力 | 接点方式：無電圧半導体接点 AC／DC30V・0.25A a接点／b接点切替式（個別） |
|
接点動作：送信機タイプが〔3：接点〕…送信機動作に連動（4秒以上保持動作） 送信機タイプが〔1：携帯〕〔2：パッシブ〕…受信後、ワンショット動作（約4秒） |
|
| 5回路 | |
| 異常出力 | 接点方式：無電圧半導体接点 AC／DC30V・0.25A a接点／b接点切替式（一括） |
|
接点動作：タンパー、電池切れ、定期送信、環境 計4回路（各異常ごとに出力動作） タンパー、電池切れ、定期送信異常は復旧信号受信まで保持動作 環境異常は妨害がなくなるまで保持動作 |
|
| 警戒／解除出力 | 接点方式：無電圧リレー接点 AC／DC30V・0.5A（c接点） |
| 警戒／解除入力 | 無電圧接点（a接点／b接点切替式） |
| 電源／受信表示灯 | 2色LED（赤色、緑色） 通電時：緑点灯（受信時のみ赤点灯） |
| CH表示灯 |
赤色LED 警報受信時：点灯 異常時・メモリー時：点滅 |
| 5 | |
| 液晶表示 |
警報、異常発生時に表示（メモリー機能有） 登録、消去、点検、登録内容確認時など操作時に表示 |
| 本体スピーカー |
警報音：「ピーピー」／「ピンポン」選択式 音量：可変式（無音〜約80dB） |
| 送信機登録可能台数 | 60台 |
| 配線接続 | 端子式 |
| 使用可能周囲温度 | −10℃〜+50℃（結露なきこと） |
| 付帯機能 |
警報音切替機能、鳴動時間切替機能、電池切れ音報知機能 異常出力接点切替機能、定期送信異常出力機能、警報復旧信号切替機能 警報出力接点切替機能、警戒／解除表示灯切替機能、警戒／解除入力切替機能 解除時警報出力機能、液晶表示切替機能、警報個別出力接点切替機能 受信周波数切替機能、CH表示灯切替機能、モード切替機能 タンパー異常報知機能、電池切れ異常報知機能、定期送信異常報知機能 環境異常報知機能、電波環境点検機能、メモリー機能、外部通信機能 |
| 設置場所 | 屋内・壁掛式 |
| 質量 | 約1,300g |
| 外観 | 樹脂（ホワイト） |
