RTXF-350 屋外用中継機[4周波切替対応型/双方向無線対応型・登録式]

特定小電力無線タイプ

屋外に直接設置できる新型中継機登場!

価格: 83,000円(税別)

導入台数や通報に必要な構成機器を含めて、お見積りさせていただきます。
お気軽にお問い合わせください。

ダウンロード

特長

Feature

概要
  • 登録した送信機、中継機の電波のみを中継しますので、不要な送信機による電波混信を防止できます。
  • 送信遅延時間が8段階で設定可能です。
    (0秒/0.8秒/1.6秒/2.4秒/3.2秒/4.0秒/4.8秒/5.6秒)
  • 登録は送信機からの電波を送信して行う発報登録と送信機 (中継機)のシリアル№を入力して行う方法があります。
  • 登録台数は最大60台です。(送信機、中継機合計)
  • 非常用電源により約30分間の停電補償があります。
  • ホワイト色とグレー色をラインナップ
  • 4周波切替機能により、電波の干渉を防止できます。
防雨構造
  • 防雨構造のため屋外に直接設置が可能です。
  • 屋外の過酷な環境を考慮し、耐候性の高いAES樹脂を採用しています。
停電異常・タンパー出力
  • 本体カバーをはずされた場合に動作する本体タンパー出力を装備しています。
  • 停電時に動作する停電異常出力を装備しています。
    ※異常を監視する場合は、出力に接点入力型送信機を接続して使用します。
    (本体内部に接点入力型送信機が内蔵可能)
液晶画面内蔵
内部に液晶画面を装備していますので登録内容の確認や個別消去、受信レベル測定が可能です。
ソーラー式電源装置対応
低消費電流を実現することにより、別売のソーラー式電源装置での駆動が可能です。
〔オプション〕ソーラ−式電源装置:BA-12SL
PC登録・消去ソフト対応
内部にRS232Cポートを装備しているため、PC登録・消去ソフトの使用が可能です。
〔オプション〕PC登録用ケーブル・ソフトセット:BCSシリーズ

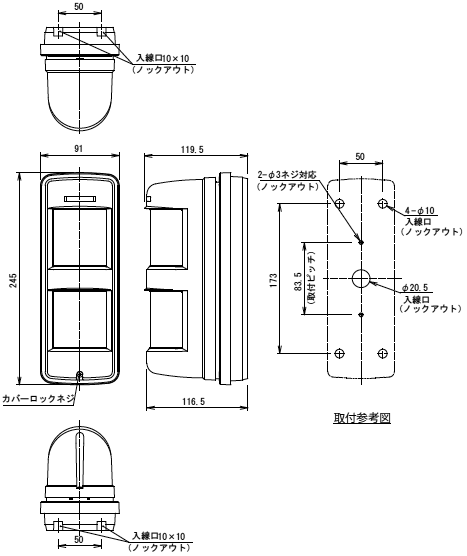

外形寸法図

Dimension

外形寸法図

仕様

Specification

品名 屋外用中継機(4周波切替対応型・双方向無線対応型・登録式)
品番 RTXF-350
電源電圧 AC100V 50/60Hz 0.6W
またはDC10~30V 50mA(極性あり)
使用周波数帯 426MHz帯 4波(小電力セキュリティシステムの無線設備)
出力 10mW以下
空中線 ヘリカルアンテナ
受信可能距離 約100m(見通し距離)
送信電波到達距離 約100m(見通し距離)
停電接点出力 接点方式:無電圧半導体接点(b接点)
接点動作:電源断時動作
接点容量:AC/DC24V・0.25A(抵抗負荷)
タンパー出力 接点方式:無電圧接点(b接点)
接点動作:カバーをはずしたときに出力
接点容量:DC30V・0.1A(抵抗負荷)
電源表示灯( 緑)
送信表示灯( 赤)
通電時:緑点灯(停電時バッテリーによる動作:緑点滅)
中継(送信)時:赤点灯
登録/消去モード時:緑/赤交互点灯
受信環境不良時:赤点滅
液晶表示 中継動作時に受信内容を表示
登録、消去、点検、登録内容確認時など操作時に表示
内臓ブザー 液晶部ボタン操作時:「ピッ」
ボタン操作後、決定時:「ピー」
登録台数オーバー時:「ブー」
点検モードにて受信時:「プップッ・・」
登録可能台数 60台〔送信機.(リモコン含む)、中継機合計〕
停電補償 あり(30分以上)
配線接続 端子式
使用可能周囲温度 -10℃~+50℃(結露なきこと)
付帯機能 送信/受信周波数切替機能、登録/非登録切替機能
モード切替機能、送信遅延時間切替機能、外部通信機能
設置場所 屋外・屋内(防雨構造IP54相当)
質量 約700g
外観 AES樹脂(ホワイト/グレー)
