特長
Feature
- 4つのモードを搭載した接点変換装置
- 【クラウド通報モード】（クラウドサービス利用）※1
- 機器異常などの接点信号サーバーへ送信し、音声やメールでの通報を行います。
- PCやスマートフォンなどから通報履歴の閲覧が可能です。
- 【クラウド来客カウンターモード】（クラウドサービス利用）※1
- 接点信号をサーバーへ送信し、クラウドサーバーで接点毎のカウントを集計します。
- PCやスマートフォンなどから集計結果の閲覧が可能で、日次、月次、年次の集計帳票の作成が可能です。
- 【年間タイマーモード】
- 接点を任意のスケジュールにより動作させます。
- 曜日ごとに20パターン（動作）の登録が可能です。
- 最大50日の特定日（祝日など）が登録可能です。
- 【接点伝送モード】
- 接点の入力信号をネットワークを介して、別の場所に設置された本装置に出力します。
- 遠隔地の機器のアラーム情報などの監視が可能になります。
- 入力信号に対し、同時に接点出力できますので、現場側での威嚇機器などの制御も可能です。
- 電源は、専用アダプター、PoEハブ、直流電源装置（端子接続）のいずれかでの供給が可能です。
システム構成
System
ビル・工場・大学・研究所など、複数個所にセンサーを設置する場合。

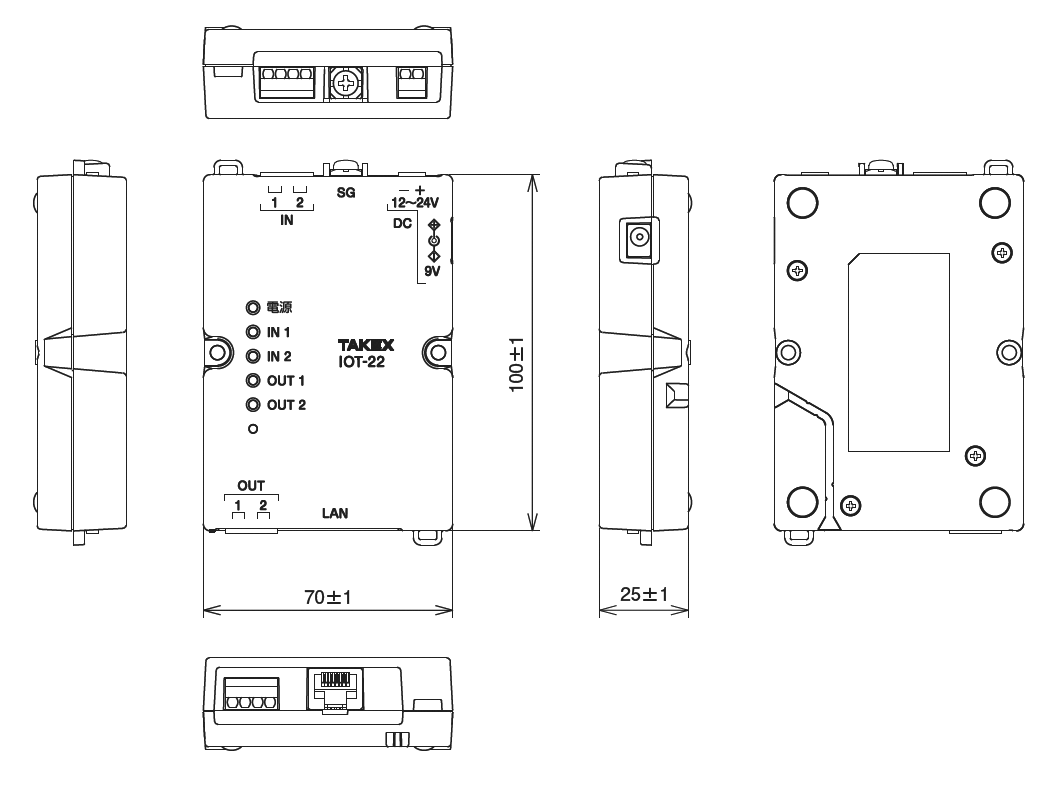

外形寸法図
Dimension
仕様
Specification
| 品番 | IOT-22 |
|---|---|
| 電源電圧 | AC100V±10V：電源アダプタ DC12V~24V（極性あり）：スクリューレス端子 PoE給電： IEEE802.3af 準拠 消費電力：最大1.8W（電源アダプタ使用時）、最大1.2W（DC12V使用時）、最大1.5W（PoE使用時） |
| 接点入力 | 端子：スクリューレス端子（２系統） 接点容量：DC10V 10mA以上 1kΩ以下 接点タイプ：a接点（N.O.）／b接点（N.C.）（PC設定で切替） |
| 接点出力 | 端子：スクリューレス端子（２系統） 接点容量：DC30V 1A 接点タイプ：a接点（N.O.）／b接点（N.C.）（PC設定で切替）※1 |
| ケーブル | 線路長：100m以下（ノイズを発生しやすい機器や、電力線からは離して配線してください） 線路抵抗：1kΩ以下（ループ抵抗） |
| LAN | インターフェース：RJ45（10BASE-T／100BASE-TX、PoE対応） |
| 対応ブラウザ | Internet Explorer 11 ※2,3,4 |
| 使用可能周囲温度 | -10～50℃、湿度条件 20～85%（結露なきこと） |
| RoHS 指令 | 適合 |
| 外形寸法 | W70×D100×H25mm（ゴム足含む） |
| 質量 | 約90g |
※1 a接点（N.O.）…無電圧メーク出力（電源OFF時はオープン）
b接点（N.C.）…無電圧ブレーク出力（電源OFF時はオープン）
※2 対応ブラウザ（OS）：Internet Explorer11（Windows 10/8.1/7 SP1）
※3 Windows 10（Sモード）、Windows RT 8.1は対象外
※4 Windows 8.1におけるInternet Explorer11については、デスクトップアプリ版にのみ対応
