特長
Feature
- 5CHの警報表示盤
- 設備情報としての漏水センサーEXL-SH12の漏水監視やその他設備の異常情報の集中監視用5CHの警報表示盤です。
- シンプル、かつ、識別しやすい警報表示と警報音
- 表示部パネルには、各回路ごとに、赤色LED表示灯が配備され、警報時：点灯、メモリー時：点滅で表示します。
また、各回路ごとの固有の警報音を設定すると、警報音で異常内容が識別できます。
※5回路とも1つの警報音に統一する事もできます。
※音量調整可能（最小無音～80dB） - 各回路個別の『入・切』設定が可能です！
- 各回路ごとの入・切スイッチが配備されており、回路ごとのセットが可能となり、場面に応じた警戒パターンで運用ができます！
- 使い勝手を考慮した警報出力・センサー用電源
- 警報出力は、①総合出力 c接点、②各回路個別出力 c接点×5を有し、外部への情報伝達や外付けの各機器（自動通報装置や回転灯・サイレン・電磁弁など）への連動運用に最適です。
また、センサー用電源500mAを装備しましたので、EXL-SH12やEXL-CR1ADを複数個設置しての集中監視盤としても運用いただけます。 - ≪表示・出力≫の保持かリアルタイム設定機能を持たせました！
- 警報表示灯や警報出力は、保持かリアルタイムかの設定が可能です。
運用方法によって、選択設定ができるようになりました。
※漏水発生時の電磁弁への連動出力の時は、『保持』で運用等々。
システム構成
System
ビル・工場・大学・研究所など、複数個所にセンサーを設置する場合。

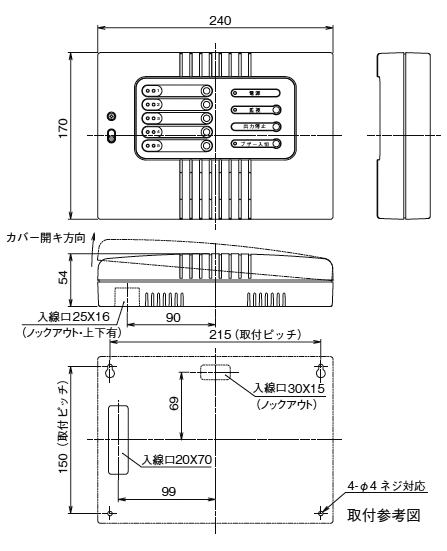

外形寸法図
Dimension
仕様
Specification
| 品名 | 保安・設備監視用回路表示器 |
|---|---|
| 品番 | RD-050 |
| 電源電圧 | AC100V(50Hz/60Hz) もしくは DC10～30V |
| 消費電力 | AC100V時 7W もしくは DC時300mA以下 |
| センサー用電源（AC100V時） | DC12V(13.8V)・500mA |
| 入力 | 5回路 接点方式：無電圧a接点/b接点切替式 入力受付時間：300msec以上 入力受付抵抗：1kΩ以下 |
| 個別出力 | 5回路 接点方式：無電圧リレー接点（c接点） 接点動作：入力時間+3秒のオフディレイ動作 （設定により保持動作） 接点容量：AC/DC30V・1A |
| 総合出力 | 1回路 接点方式：無電圧リレー接点（c接点） 接点動作：入力時間+3秒のオフディレイ動作 （設定により保持動作） 接点容量：AC125V・2A / DC30V・2A |
| 表示灯 | 個別設定表示灯（緑色）：監視時点灯 個別表示灯（赤色） ：警報時点灯 / 保持動作時点滅 電源表示灯（緑色） ：電源ON時点灯 監視表示灯（赤色） ：監視時点灯 ブザー表示灯（緑色） ：ブザーON時点灯 |
| 内蔵ブザー | 各チャンネルごと5種（設定により統一可） 1CH 防犯警報音1(MH-7) 2CH ピッピッピッピッ 3CH ピーポーピーポー 4CH 防犯警報音2(MH-7) 5CH プルプルプルプル |
| 付加機能 | 応答速度切替機能、操作パネル設定記憶機能 |
| 使用可能周囲温度 | －15℃～＋55℃（結露なきこと） |
| 設置場所 | 屋内：壁掛式 |
| 配線接続 | 端子式（セルフアップ） |
| 質量 | 約950g |
| 外観 | ABS樹脂（ホワイト） |
