コントローラ

CHN-5(F)/10(F)/20(F) チャンネル表示盤

有線タイプ

信号入力をメロディー(チャイム)とフラッシュで表示し、4カ所まで接続可能な表示盤です。

価格:CHN-5(F) 88,000円(税別)
CHN-10(F) 118,000円(税別)
CHN-20(F) 178,000円(税別)

導入台数や通報に必要な構成機器を含めて、お見積りさせていただきます。
お気軽にお問い合わせください。

特長

Feature

信号入力をフラッシュライト、メロディー(チャイム)でお知らせ
侵入警戒(3回線)に加え、火災警戒1回線、緊急入力(ヘルスケア用)1回線を装備したコントローラ。
チャンネル表示盤は接続された機器からの信号が入力されると、チャイム音の鳴動とLEDにより表示しますので、接続機器の動作状態が一目で確認できます。入力は、a接、b接に設定できます。(全CH共通)
  • 報知音 :報知音一覧参照(各チャンネル毎に設定可能)
  • LED表示:OFF時:消灯 / 待機時:緑色点灯 / 入力時:赤色点滅
    短時間モード時のLEDは、保持、非保持の選択ができます。
出力・表示モード切替機能
本体の停止ボタンを押すまで連続出力する『保持モード』と、3秒、15秒、30秒の『短時間モード』に切替できますのでシステムに応じた設定が可能です。
5、10、20チャンネル個別入力
各チャンネル毎に機能ON/OFFスイッチを装備しましたので、必要な時に必要なチャンネルのみ運用が行えます。
リモート入力端子
メイク入力で動作STOPします。
各チャンネルおよびセット/リセット表示が消灯します。
外部供給電源
AC100V供給時DC12V・900mAの外部供給します。
代表及び個別出力
代表出力(c接点)に加えて、個別出力(a接点/b接点切替式)を装備、システムの拡張も容易に行えます。
システムアップに役立つ各種の個別出力を装備
侵入、来客、火災、緊急(ヘルスケア用)、モニタリングの各出力を個別に取り出せますので、
用途に合わせたシステムアップができます。
通信機能(合計4台まで接続可能)
表示盤は最大4カ所まで接続できますので、大規模なシステムにも対応可能です。
  • 操作、信号入力は、NO.1~NO.4のいずれの表示盤でも可能です。
  • NO.1~NO.4の設定は本体の内部スイッチで行えます。
  • 各表示盤間の配線は、3芯線で総延長500mまで配線可能です。
  • 入力はどのCHN-5(F)/CHN-10(F)/CHN-20(F)でも受付けセット/リセットできます。
親切設計
  • AC100V/DC12Vのいずれにも対応可能な2ウェイ電源方式
    (AC100V供給時、センサー用電源としてDC12V・900mAを出力)
  • 安全性を重視したタンパー機能内蔵しています。
  • スイッチはすべてフラットパネルにデボス加工しています。
  • フラッシュは高輝度・中輝度・OFFより選択できます。
LED表示 保持・非保持
LEDは設定操作により様々な表示ができます。
OFF時:消灯 / 待機時:緑色点灯 / 入力時:赤色点滅
短時間モード時のLEDは、保持、非保持の選択ができます。

外形寸法図

Dimension

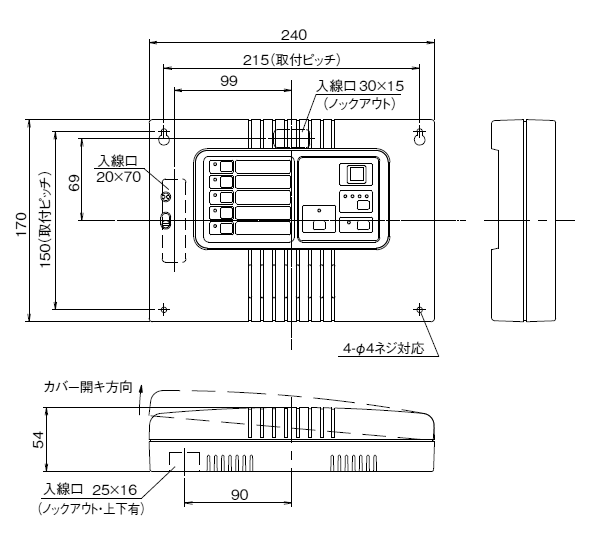

CHN-5(F)

CHN-5(F)外形寸法図

CHN-10(F)

CHN-10(F)外形寸法図

CHN-20(F)

CHN-10(F)外形寸法図

仕様

Specification

品番 CHN-5(F) CHN-10(F) CHN-20(F)
電源電圧 AC100VまたはDC12V(10.8~14.4V)
消費電力/電流 AC100V時:消費電力12W
DC12V時:消費電流300mA
AC100V時:消費電力12W
DC12V時:消費電流190mA
AC100V時:消費電力25W
DC12V時:消費電流400mA
外部供給電源 AC100V時:DC300mA
DC12V時:本体消費電流が300mAで、余り電流が外部供給できます
AC100V時:DC400mA
DC12V時:本体消費電流が190mAで、余り電流が外部供給できます
AC100V時:DC900mA
DC12V時:本体消費電流が400mAで、余り電流が外部供給できます
入力 無電圧a接点、b接点、全チャンネル共通切替(コモン共通入力可能)
表示LED設定 短時間モード(3秒、15秒、30秒)時:LED保持、非保持選択
音量 ボリューム 0~70dB(1m先)
報知音 ①ピンポーン ②プルプル ③ポロロロロン ④エリーゼのために ⑤アニーローリー ⑥みかんの花咲く丘 ⑦うみ ⑧ピンポンパンポン(呼び出し) ⑨ウゥーウゥー(緊急) ⑩ブーーー(警告)
※①から⑩を各CH任意に設定可能
報知(赤LED点滅)連動で鳴動、音量OFF鳴動しない
フラッシュ 白点滅:報知に連動 ※高輝度・中輝度・OFF切替
通信機能 合計4台まで接続できます。(内部スイッチでNo.1~No.4の設定をします。)
どのCHN-5(F) / CHN-10(F) / CHN-20(F)でも接点入力及び各チャンネルのON/OFFリセットができ、通信動作をします。
また代表出力及び個別出力はどの、CHN-5(F) / CHN-10(F) / CHN-20(F)でも出力します。
チャイムON / OFF、音量調整はそれぞれ独立しています。
通信配線 No.1ーNo.2ーNo.3ーNo.4間 ツイスト1ペア(シールド付き)3芯0.65mm以上
通信方式はRS-485を採用しています
総延長距離は、屋内専用で最大500mです(条件により短くなります)
使用可能周囲温度 -10℃~+55℃
