中継機

RTXF-310 中継機[4周波切替/双方向無線対応型・登録式]

特定小電力無線タイプ

必要な電波のみ中継することで高い信頼性が確保でき、大型施設・高層ビルなどの大規模システムにも対応できる登録式中継機!

価格: 72,000円(税別)

導入台数や通報に必要な構成機器を含めて、お見積りさせていただきます。
お気軽にお問い合わせください。

ダウンロード

特長

Feature

登録式により信頼性を大幅に向上
登録した送信機、中継機からの電波のみを中継しますので、不要な中継による電波混信を阻止できます。
※登録なしで全ての電波を中継する非登録モードも選択可能です。
無制限の中継回数
登録式により中継回数に制限がなくなりました。従来では電波が届かなかった広範囲の建物でも、登録式中継機を使用することにより、ワイヤレスシステムの導入が可能になりました。
周波数切替機能
4周波切替機対応により、送信機や中継機を多数設置したときの電波混信を軽減することができます。(周波数:F1、F2、F3、F4)
※(1)4周波切替型以外の送信機、受信機、中継機にはF1を使用しています。
(2)RTX-300とはF1以外の周波数が異なります。
登録方式
送信機から電波を送信して行う発報登録と送信機(中継機)のシリアルNo.を入力して行うシリアルNo.登録ができます。
※RTX-100/200シリーズの中継機の登録は、シリアルNo.登録に限ります。
点検モード
点検モードにより各送信機、中継機からの電波の強さをアンテナマークにてレベル表示します。
便利機能と設計
  • 登録内容を確認できる確認モード
  • 登録の消去を送信機毎に実行可能
  • 登録台数は、送信機・中継機、合計で最大60台
  • 電源はAC100VとDC12V(DC10~30V)の2ウェイ電源
  • 非常用電源搭載により、約30分の停電補償あり
  • 内部にRS232Cポートを装備しているため、PC登録・消去ソフトの使用が可能です。

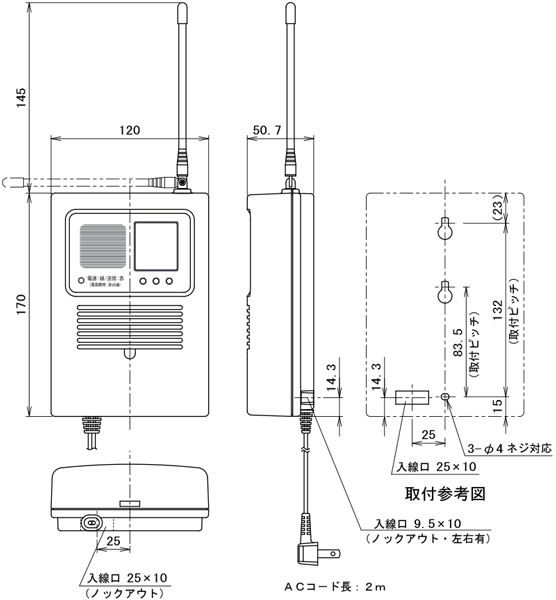

外形寸法図

Dimension

外形寸法図

仕様

Specification

品名 中継機(双方向対応型・登録式)
品番 RTXF-310
電源電圧 AC100V 50/60Hz 2W
またはDC10~30V 150mA(極性あり)
使用周波数帯 426MHz帯  4波 (小電力セキュリティシステムの無線設備)
出力 10mW 以下
空中線 λ/4ホイップアンテナ
受信可能距離 約100m(見通し距離)
送信電波到達距離 約100m(見通し距離)
電源/送信表示灯 通電時:緑点灯(停電時バッテリーによる動作:緑点滅)
中継(送信)時:赤点灯
登録/消去モード時:緑/赤交互点灯
受信環境不良時:赤点滅
液晶表示 中継動作時に受信内容を表示
登録、消去、点検、登録内容確認時など操作時に表示
内臓ブザー 液晶部ボタン操作時:「ピッ」
ボタン操作後、決定時:「ピー」
登録台数オーバー時:「ブー」
点検モードにて受信時:「プップッ…」
登録可能台数 60台〔送信機.(リモコン含む)、中継機合計〕
停電補償 あり(30分以上)
配線接続 端子式
使用可能周囲温度 -10℃~+50℃
付帯機能 送信/受信周波数切替機能
登録/非登録切替機能
モード切替機能、送信遅延時間切替機能
設置場所 屋内:壁面取付
質量 約600g
外観 ABS樹脂(ホワイト)
外形寸法 W120×H170×D50.7mm
