漏水漏液センサー

EXL-CR1AD

面型・スポット型兼用 漏水漏液検知センサー制御器
(リード線式)

有線タイプ

漏水電極式ポイントセンサー、または漏水リード線式センサーの何れかを接続可能な漏水センサー制御器

価格: 26,000円(税別)

ダウンロード

特長

Feature

漏水センサー
リード線式漏水センサーと電極式ポイントセンサーを接続することが可能です。
リード線式漏水センサーの場合、監視を行いたいエリアに応じて長さを選択することができます。(10m単位で最長100mまで)
2電源方式(AC100V またはDC10~30V)
電源はAC100VまたはDC10~30Vのどちらでも使用可能2電源方式です。
漏水検知警報
接続する漏水センサーが漏水を検知した場合、検知ブザー音と表示灯の点灯でお知らせします。
断線検知警報
センサーの断線を検知した場合、検知ブザー音と表示灯の点滅でお知らせします。
警報出力接点
漏水検知、断線検知の警報出力接点(無電圧c接点)は、各々独立しています。
検知ブザー音
入・切スイッチによって、鳴動させるか、させないか選択運用できます。

センサー

Sensor

リード線/検知対象


電極式ポイントセンサー

AD-PA-R

ケース底部にある2つの電極にて漏水を検知します。

AD-PA-R

リード線式センサー

Z-AD-RS-5 (5m用)

(他に100m まで対応可能)

Z-AD-RS-5

リード線式センサー(フラット)

Z-AD-FH-10 (10m用)

(他に100m まで対応可能)

Z-AD-FH-10

検知対象液体一覧


液体(薬液)名称 電極式ポイントセンサー 標準センサー フラットセンサー 耐久性
AD-PA-R Z-AD-S
Z-AD-RS
Z-AD-HS
Z-AD-FH
Z-AD-FH-S
Z-AD-FH-S
塩酸(35%) × ○(0.35) ○(0.15) ×
硫酸(97%) × ○(0.19) ○(0.10) ×
硝酸(65%) × ○(0.08) ○(0.05) ×
リン酸(85%) × ○(0.50) ○(0.06) ×
酢酸(氷酢酸99%) × × × ×
酢酸(10%) × ○(0.43) ○(0.33)
水酸化カリウム(10g/100ml) × ○(0.18) ○(0.07)
水酸化ナトリウム(20g/100ml) × ○(1.50) ○(0.10)
アンモニア水(28%) × × ○(0.89)
過酸化水素水 × × ○(1.17)
フェノール(88%) × × ×
ブタノール × × ×
塩化第2鉄(39%) × ○(1.54) ○(0.07) ×
メチルアルコール(99.5%) × ○(2.85) ×
エチルアルコール(9.5%) × ○(4.88) ×
アセトン(99%) × ○(12.36) ×
※ ○:検知可 ×:検知不可
※ カッコ内は検知量(ml)参考値
※一覧表にない液体に関しましては別途お問い合わせください。
○:再使用可
△:数回程度再使用可
×:再使用不可

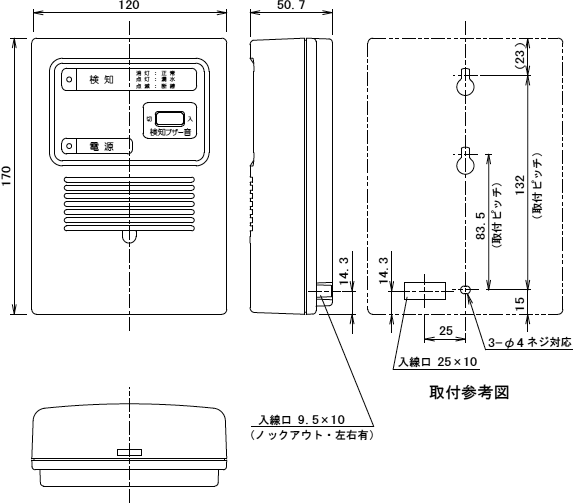

外形寸法図

Dimension

仕様

Specification

品番 EXL-CR1AD
電源
(右のいずれか1種類)
DC10~30V(極性なし)
AC100V(50/60Hz)
消費電流 85mA以下/1.8W
漏水検知出力 無電圧c接点 DC30V・0.5A
センサー断線出力 無電圧c接点 DC30V・0.5A
検知ブザー音 ブザー断続音
表示灯 電源表示灯(緑)
検知表示灯(赤)漏水時点灯/断線時点滅
使用可能周囲温度 -10℃~+50℃(結露氷結なきこと)
付加機能 センサー断線検知出力機能、検知ブザー音入/切設定機能
設置場所 屋内:壁面取付
質量 約400g
外観 ABS樹脂(ホワイト)

※ 水漏れ発生と同時に本体が水没するような環境での使用は、電波が届かないことがあります。
