[販売終了品] スモークテーブルシリーズ

スモークテーブルシリーズ

永らくのご愛顧ありがとうございました。
スモークテーブルシリーズは、すべて完売・販売終了いたしました。

スモークテーブルミニ MS-220
スモークタワー MS-310
スモークテーブルワイド MS-410
スモークカウンター MS-450

交換用フィルターについて

  • PMK-755(スモークテーブルシリーズ共通)
    引き続き販売しております。
    ご指定の代理店、または弊社まで直接お問い合わせください。
  • メンテナンスについて
  • 効果的な使用方法
  • ご使用上の注意事項
  • 仕様

メンテナンスについて(フィルターの交換)

スモークテーブルシリーズは定期的にメンテナンスを行いませんと、機能が半減します。また故障の原因ともなりますので定期的にメンテナンスを行ってください。

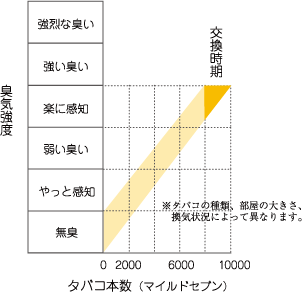

フィルター臭気と交換時期フィルターの交換はお客様自身で簡単に行えます。
交換時期の目安は次の中でお客さまにとって最もやり易い方法を選んで実施いただけます。

  1. 感覚による交換
    スモークテーブルを運転しながら喫煙したとき、臭いが取りきれず室内に喫煙臭が残るようになったとき。
  2. 定期的な交換
    一般に6カ月を目安にしてください。
  3. 喫煙本数による交換
    喫煙法数がおよそ把握できる場合は、喫煙本数10,000本を目安にしてください。
    1人が1日に7本・10人が喫煙すると
    7本×10人×23日=1,610本/月
    10,000÷1,610ニアリーイコール6.2か月
  • プレフィルター(ステンレスネット)は、部屋のホコリやタバコのヤニが付着して目詰まりし、吸収効率が低下します。プレフィルターは、1カ月に1回は定期的に水洗いしてください。
  • 一酸化炭素などの有毒ガス成分は除去できませんので必ず定期的に換気してください。

効果的な使用方法

効果的な使用方法
定期的にメンテナンスを行ってください
スモークテーブルシリーズは正常に性能を発揮するためにもプレフィルターの清掃と集塵・脱臭フィルターの定期的な交換が必要です。
換気をしてください
スモークテーブルシリーズは一酸化炭素などの有毒ガス成分は除去できませんので必ず定期的に換気をしてください

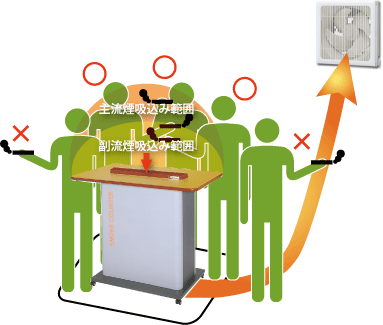

吸込み範囲で喫煙してください
喫煙スペースからの煙の拡散を防ぐ為にも、スモークテーブルシリーズの吸込み範囲内で喫煙してください。
ご利用可能人数内でご使用ください
スモークテーブルシリーズは機種により適正人数がございます。タバコの煙を効果的に吸引し清掃空気を送り出すためにも、適正人数でご使用ください。
(適正使用人数)
MS-220, MS-310:3~4人
MS-410, MS-450:6~8人

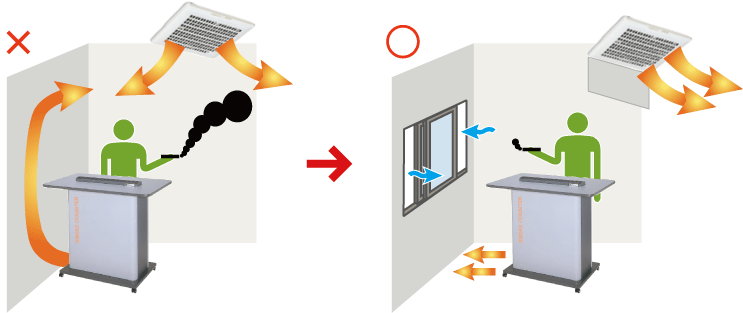

空気の流れに配慮してください
スモークテーブルシリーズは周囲の空気の流れの影響で、タバコの煙を効率的に吸引しなくなることがあります。
設置の際には『空調の吹き出し向き』『スモークテーブルからの排気の向き』などにご注意ください。
空気の流れに配慮してください

ご使用上の注意事項

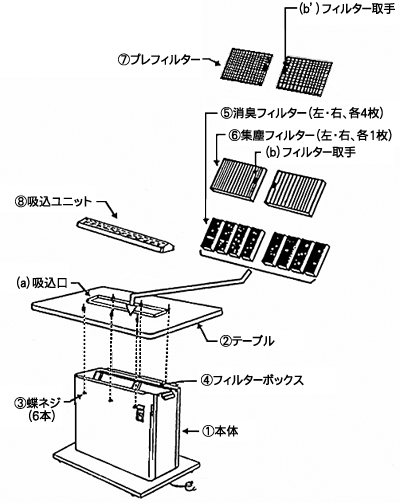

スモークテーブル組立図スモークテーブルシリーズは簡単な組立工事のみですぐにご利用頂けます。
またキャスター付きですので移動も簡単に出来き、設置もスムーズに行えます。

組立方法
  1. フィルターボックスの中に脱臭フィルター(裏表なし)を入れてください。
  2. 脱臭フィルターの上に集塵フィルターを置いてください。
    ※ 集塵フィルターの取手(黒色)を内側にして置いてください。
  3. 集塵フィルターの上にプレフィルターを置いてください。
    ※ プレフィルターの取手(黒色)を内側にして置いてください。
  4. 本体とテーブルを蝶ネジで接続してください。
    ※ MS-220とMS-310にはこの作業は必要ありません。
  5. テーブルの中央の吸引口に吸引口ユニットをのせてください。
設置方法
  1. スモークテーブルシリーズを設置場所まで移動し、キャスターをロックして下さい。
  2. 電源コードのプラグをACコンセントに差し込んで下さい。
注意事項
  • 組立の際には取扱説明書を必ずお読み下さい。
  • スモークテーブルシリーズ機種によりフィルターボックスの位置が違いますのでご注意下さい。
  • アルコール・シンナーなど引火性溶剤の近くに設置しないで下さい。
  • 電源はAC100Vを使用して下さい。
  • 電源コードのアース線を接地(アース)して下さい。
  • メンテナンスの際(清掃・消耗品の交換)は、必ず電源コードのプラグをACコンセントから抜いて下さい。
  • ストーブなど熱いものには近づけないで下さい。
  • 吸引口から煙草の吸殻・灰・指・異物(金属類・水・薬品など)を入れないで下さい。
  • 吸引口、吹出口をふさがないで下さい。

仕様

型式 MS-220
(販売終了)
MS-310
(販売終了)
MS-410
(販売終了)
MS-450
(販売終了)
外形寸法
(mm)


高さ
600
600
713
600
600
1,190
750
1,200
740
750
1,200
1,040
テーブル
(mm)

奥行
600
600
600
600
1,200
750
1,200
750
テーブル面高さ
(mm)
673 1,150 700 1,000
周波数(Hz) 50 60 50 60 50 60 50 60
風量
(m3/min)
ターボ
標準
12
9
13
9
14
10
15
10
14
10
15
10
14
10
15
10
運転音
(dB)
ターボ
標準
44
38
46
37
44
37
46
37
45
38
48
39
45
38
48
39
消費電力
(w)
ターボ
標準
63
43
73
40
62
41
74
40
62
43
72
39
62
43
72
39
重量(kg) 31 44 54 69
電源 AC100V
50/60
AC100V
50/60
AC100V
50/60
AC100V
50/60
付属コンセント あり なし あり あり
