特長
Feature
- ブザー付き
- ブザー付きなので、コントローラや表示盤の同一チャンネルに複数個接続しても、現場近くへ行けば、ブザー音でどのセンサーが検知しているのかわかります。
- コンパクト
- 軽薄小型でどこにでも設置しやすい形状です。
- 電極式漏水検知
- ケース底部にある2つの電極にて漏水を検知し、表示灯の点灯にてお知らせします。
- 防水構造
- ケースは防水構造の為、水没しても故障する事はありません。
- 高さ調節ネジ
- 設置場所に応じて安定した設置ができる高さ調節ネジ付き。
- フィクサー
- 床等の設置面に固定しやすいフィクサーが付いています。
- 一括集中監視
- コントローラーへ配線接続することにより複数台のセンサーを一括集中監視することが可能です。

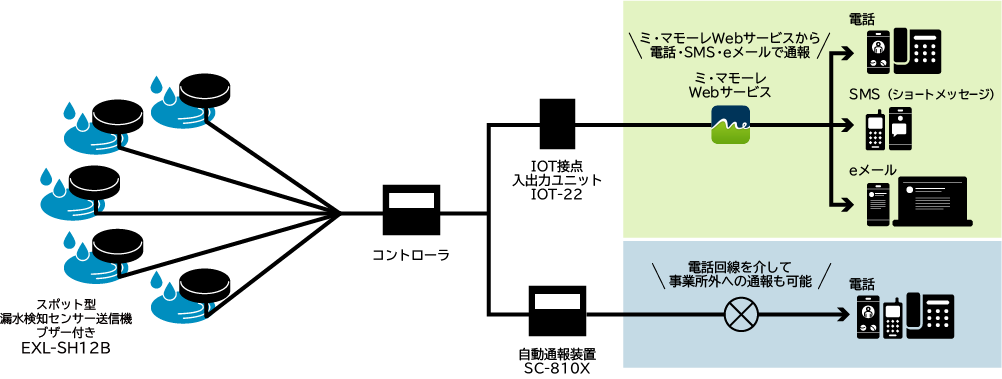

システム構成
System

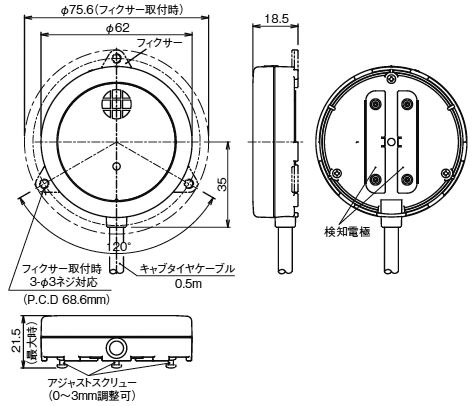

外形寸法図
Dimension
仕様
Specification
| 品番 | EXL-SH12B |
|---|---|
| 検知方式 | 電極式スポット検知 |
| 電源電圧 | DC10～30V（極性あり） |
| 消費電流 | 40mA以下 |
| 検知出力 | 接点方式：無電圧接点( ａ接点/ ｂ接点切替式） 接点動作：検知時間中連続出力（リアルタイム） 接点容量：DC30V・0.3A（抵抗負荷） |
| 検知表示灯（赤） | 検知中：点滅 |
| 報知音 | 検知音：「ヒュンヒュン」と鳴動を繰り返す （約５秒周期の断続音） 音 量： 75 ｄＢ以上（センサー正面1 ｍにおいて） ※内部設定スイッチにより、報知音の「あり/ なし」切替可 |
| 防水構造 | 日常生活防水構造 IP67 相当 |
| 使用可能周囲温度 | -10℃～+50℃（氷結なきこと） |
| 設置場所 | 屋内・屋外（床面据置） |
| 配線接続 | リード線式 |
| 質量 | 約60g |
| 外観 | ABS樹脂（グレー） |
